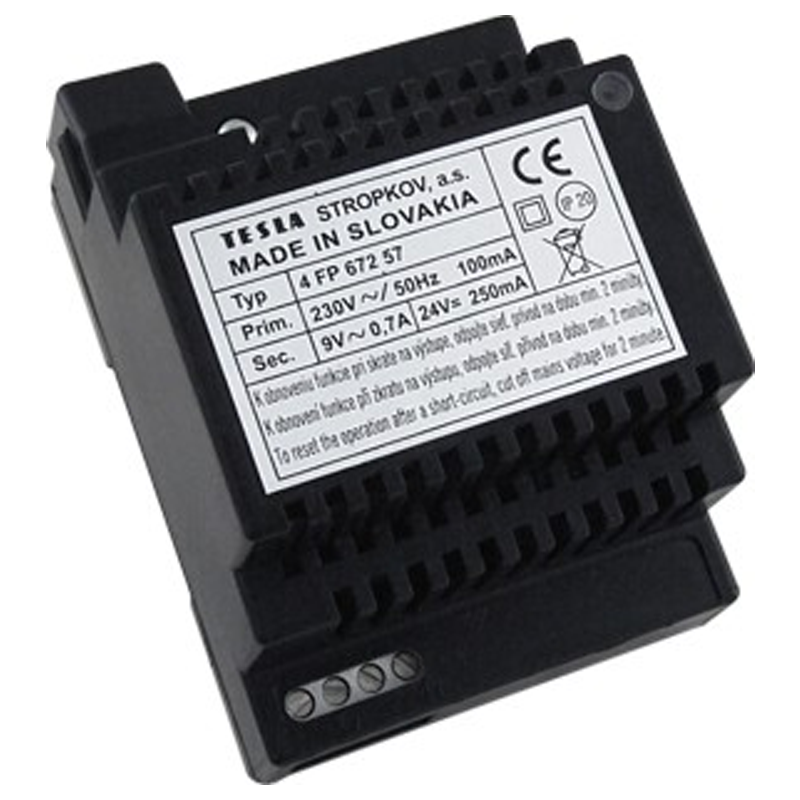

NAPÁJAČ 230VAC - 9VAC/0.7A+24VDC/250mA

Sieťový napájač 4FP 672 57 má istenie primárneho vinutia transformátora a sekundárneho vynutia pre "24V=" realizované pomocou elektronického, tepelne závislého prvku (termistor PTC). V prípade skratu na výstupoch alebo dlhodobého preťaženia istiace prvky prerušia napájacie obvody, čo je signalizované zhasnutím alebo výrazným znížením jasu indikačnej LED diódy . Po odstránení poruchy je potrebné napájač odpojiť na dobu min. 2 minúty a po jeho opätovnom pripojení na sieť sa činnosť napájača obnoví v plnom rozsahu.

• Napájacie napätie: 230 V, 50 Hz
• Výstupné napätie: 9 VAC/ 0,7 A a 24 VDC / 250 mA
• Výstupné napätia nie sú galvanicky oddelené
• Stupeň ochrany: IP 20
• Rozmery: 70 (4xDIN) x 99 x 67,5 mm (šxhxv)
• Náhrada za 4FP 672 49
• Hmotnosť: 0,6 kg
• Prevádzkové prostredie: - 5°C až +40°C
• Vlhkosť: max 80%
• Zapojenie sieťového napájača do systému
• Určené pre systém do 50 účastníkov pri priamej voľbe a 100 účastníkov pri kódovej voľbe.
• V systéme DDS s viacerými elektrickými vrátnikmi - EV (max. 8) sa napája každý EV vlastným sieťovým napájačom.

Popis svoriek na svorkovniciach

• L1 - pripojenie fázového vodiča napätia 230 V AC
• N - pripojenie nulového vodiča napätia 230 V AC
• dc - výstup napätia 9V AC/0,7A
• 0 - vzťažná svorka s nulovým potenciálom pre str.napätie
• +41 - výstup napätia 24V DC/250 mA
• - - vzťažná svorka s nulovým potenciálom pre jednosmerné napätie
